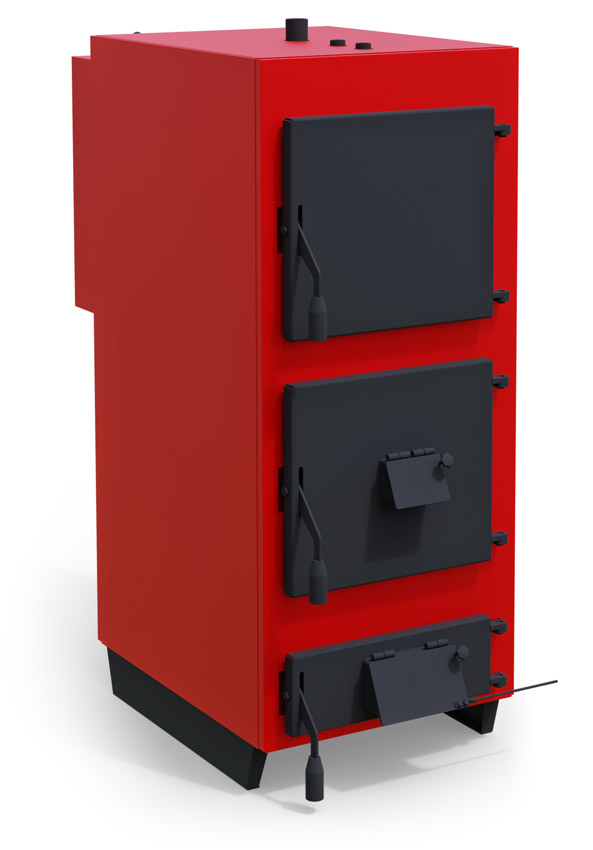

Halupuu katlamajad võimsusega 25-100 kw

LUK-katlad on mõeldud ridaelamute, korterelamute, tootmis- ja munitsipaalhoonete kütmiseks peamiselt halupuudega; põleti lisamisega on aga võimalik kuumutada graanulite, hakkepuidu või teraviljaga. Sõltuvalt katla mudelist jääb maja köetav pind vahemikku 100–1200 m².

Kütmisel halupuudega on soovitatav paigaldada küttesüsteemile akumulatsioonipaak. Akumulatsioonipaak võimaldab pikendada kütmistsüklit ja hoida ühtlasemat temperatuuri köetavates ruumides. Lisana on võimalik paigaldada tahkekütuse põleti, kas paremale/ vasakule küljele või ette uksele. Kasutades pelletipõletit soovitame paigaldada põleti katla uksele. Tellides katla küljepealse põletiavaga on võimalik kütustena kasutada haket, vilja, viljajääke, freeslaastu, tükkturvast.

Katel on kolme horisontaalse küttekäiguga, mis tagab kõrge kasuteguri ja kiire soojuse ülekande. Katla kolde ja küttepindade puhastamine on lihtne, mugav ja võtab vähe aega. Katlal on suured teenindusluugid. Katla ukse käelisus on muudetav teavitades eelnevalt Rapla Metalli. Katla valmistamisel on kasutatud kvaliteetset katlaterast ja järgitud käsitsi ja automaatselt köetavate tahkekütuste katelde standardit EVS-EN 303-5:2012. Katlad on katsetatud Tallinna Tehnikaülikoolis ja Tartu Maaülikooli katlastendis. Katla komplekti kuulub kaitseklapp, roop, hari. Katlale on võimalik juurde tellida tuhaärastus ja suitsugaaside turbulaatorid.

Katla töö kirjeldus

Kõigis LUK –tüüpi kateldes kantakse põlemiskambris tekkinud soojus konvektsiooni teel põlemiskambri ja suitsukäikude seintele, mis omakorda katlavett soojendavad. Kuumad suitsugaasid läbivad koldest lahkudes alumised suitsutorud, puhastusukse süvendi, ülemised suitsutorud ja kogunevad lõpuks suitsusleppesse, moodustades nii kolm suitsukäiku. Optimaalne põlemine saavutatakse primaar- ja sekundaarõhu seadistamisega ning kütuse koguse muutmisega. Põlemise kvaliteeti saab hinnata visuaalselt või mõõtes gaasianalüsaatoriga suitsugaase.

Kasutatavad kütused

LUK tüüpi katlad on mõeldud erinevate tahkete kütuse põletamiseks. Katelde parima töö
tagab alla 20% niiskusega tahkekütuse kasutamine. Eelkõige on mõeldud halupuu põletamiseks, kuid sobivad ka brikett ja kütteturvas ning põleti kasutamisel puiduhake, pellet, puidulaast ja viljajäägid.

Eelised

  • Töökindlus: katla läbimõeldud struktuur tagab pika vastupidavuse
  • Universaalsus: kütuseks võivad olla palgid, kivisüsi. Põleti lisamisel saab kütuseks kasutada hakkepuitu, teraviljajääke, puidugraanuleid, pelleteid, puit- ja turbabriketti, saepuru ja puitlaaste.
  • Kvaliteet: katel on valmistatud katlaterasest ja vastavalt standardile EVS EN303-5: 2012
  • Efektiivsus: kolm küttekäiku, mis tagavad kõrge kasuteguri ja madala suitsugaaside temperatuuri
  • Mugavus: suured teenindusluugid ja mahukas küttekolle, mis tagavad mugava kütmise ja lihtsa puhastamise
  • Rätsepatoode vastavalt kliendi soovile
  • Usaldusväärsus: kodumaise tootjana garanteerime oma toodete efektiivse toimimise aastast aastasse
  • Hooldus: kodumaise tootjana garanteerime oma toodete efektiivse toimimise aastast aastasse
  • Varuosad: kohene varuosade saadavus tagab toodete täieliku funktsionaalsuse

Lisandmoodulid

Palkidega kuumutamisel on soovitatav paigaldada küttesüsteemi akumuleerimispaak. Akumulatsioonipaak võimaldab pikendada küttetsüklit ja hoida soojendatavates ruumides ühtlasemat temperatuuri.

Lisaks on võimalik paigaldada tahkekütuse põleti, kas paremale / vasakule küljele või esiukse juurde. Pelletipõleti korral soovitame põleti paigaldada põleti uksele. Külgpõleti auguga katla tellimisel on võimalik kütuseks kasutada hakkpuitu, teravilja, teraviljajääke, puitlaastu, turbabriketti.

Katlakomplekt sisaldab termo-manomeetrit, rõhurõhuklappi, konksu, harja. Lisanditena on saadaval tuha eraldamise süsteem ja suitsuturbulaatorid ning konvektiivosade pneumaatiline puhastussüsteem.

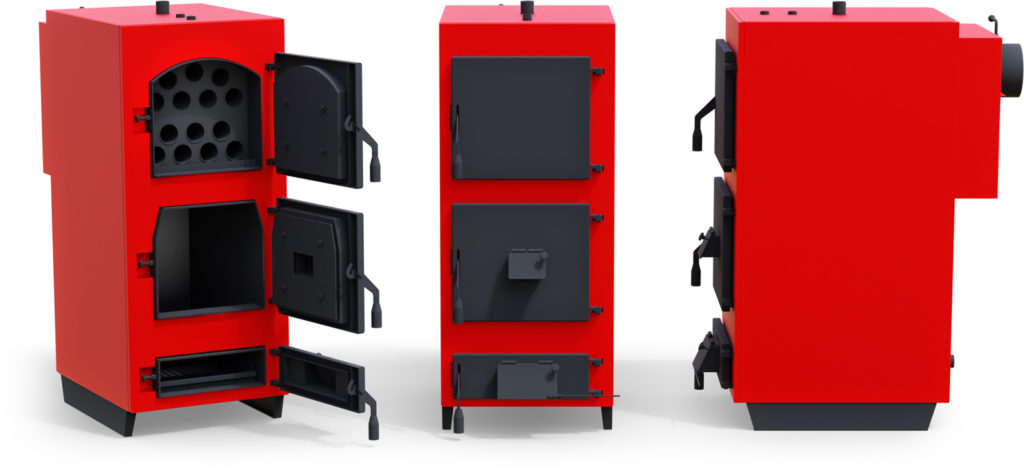

Kõrge efektiivsus

Katlal on kolm horisontaalset tuletoru, mis tagavad kõrge efektiivsuse ja kiire soojusülekande. Katla kamina ja konvektiivsete osade puhastamine on lihtne, mugav ja võtab väga vähe aega. Katlal on suured hooldusluugid. Meid ette teatades on võimalik käelisust muuta.

Katel on valmistatud kvaliteetsest katlaterasest vastavalt käsitsi ja automaatselt kuumutatavate tahkeküttekatelde standardile EVS-EN 303-5: 2012. Katla horisontaalsed suitsutorud on valmistatud Ø 76 mm tõmmatud terastorudest ja tulekamber on valmistatud 8 mm terasplekist. Katlaid on katsetatud põlemiskatses Tallinna Tehnikaülikoolis ja Eesti Maaülikoolis.

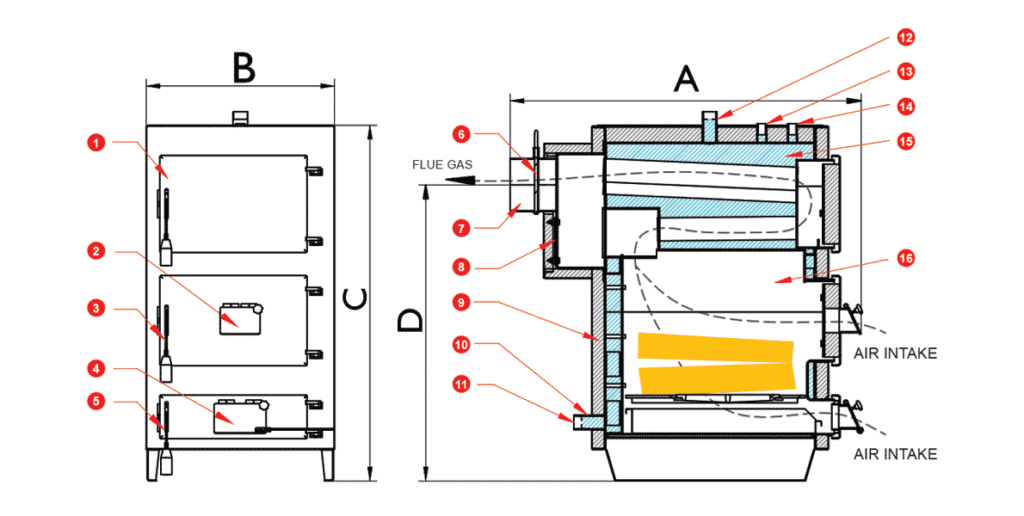

  1. Puhastusluuk
  2. Sekundaarõhu regulaator
  3. Katlauks – täiteluuk
  4. Primaarõhuregulaator
  1. Tuhaluuk
  2. Korstna siiber
  3. Suitsugaasikanal
  4. Tagumine puhastusluuk
  1. Isolatsioon
  2. Tühjendage 1/2 ”
  3. Tagasi sisselaskeava
  4. Voolu väljalaskeava
  1. Kaitseklapp 3/4 ”
  2. Primaarõhuregulaatori pesa 3/4 ”
  3. Vee jope
  4. Põlemiskamber
BOILER MODEL UNIT LUK-25 LUK-35 LUK-50 LUK-80 LUK-100
Nominal heat output kW 25 35 50 80 100
Efficiency with wood logs % 83
Main fuels
Wood logs, wood and peat briquettes
Efficiency with wood pellets % 90
Alternative fuels
Wood pellets, wood chips, grain and grain residues, sawdust, planer shavings
Boiler heating surface m² 1,8 2,3 3,3 5,4 6,7
Combustion chamber length mm 540 590 590 840 840
Combustion chamber volume m³ 0,08 0,12 0,16 0,30 0,44
Maximum operating water pressure bar 2,5
Test pressure bar 3,75
Minimum return water temperature ºC 60
Maximum operating water temperature ºC 95
Water volume of boiler liiter 110 130 170 270 380
Flow and return pipe connections “ 1 1/4 1 1/2 1 1/2 2 2
Boiler weight kg 280 335 440 730 950
Building heated area m² ≤150 ≤220 ≤350 600 1000
Length A mm 1120 1170 1170 1420 1470
Width B mm 530 680 680 750 860
Height C mm 1160 1210 1520 1520 1840
Flue gas outlet height D mm 930 965 1265 1265 1560
Flue gas outlet diameter mm Ø154 Ø174 Ø194 Ø 244 Ø 294
Minimum chimney draught Pa 25
Recommended chimney cross-section cm² 400 600 600 800 900
Recommended chimney height m 6-10 10-14
